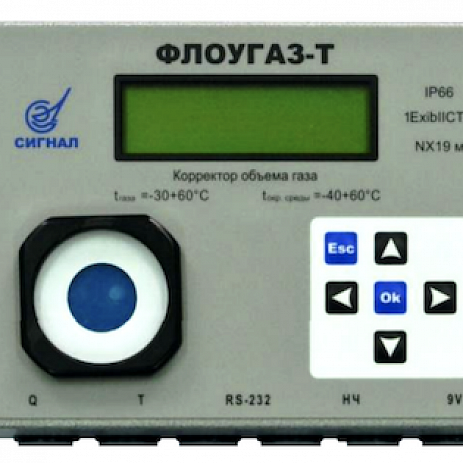

Корректор ФЛОУГАЗ-Т
Корректор объема газа ФЛОУГАЗ-Т (PTZ/TZ) предназначен для приведения по температуре рабочего объёма газа, проходящего через счетчик газа, к стандартным условиям в соответствии с ГОСТ 2939-63 (+20°С и 101325 Па) с константой по давлению.
Блоки коррекции объема газа «Флоугаз-Т» предназначены для приведения рабочего объема природного газа по ГОСТ 5542, свободного нефтяного газа по ГОСТ Р 8.615, других газов, проходящих через счетчик газа, к стандартным условиям в зависимости от измеренных значений давления, температуры и вычисленного коэффициента сжимаемости газа.
Область применения – коммерческий и технологический учет количества газа на газораспределительных пунктах промышленных предприятий, организаций и объектов коммунального хозяйства. Условное обозначение блока состоит из его наименования, указания значения верхнего предела диапазона измерения давления (при наличии канала измерения давления), типа термопреобразователя сопротивления (медный или платиновый), длины монтажной части термопреобразователя сопротивления.
Средняя наработка блока на отказ – не менее 60 000 часов.
Средний срок службы блока – не менее 12 лет.
Область применения – коммерческий и технологический учет количества газа на газораспределительных пунктах промышленных предприятий, организаций и объектов коммунального хозяйства. Условное обозначение блока состоит из его наименования, указания значения верхнего предела диапазона измерения давления (при наличии канала измерения давления), типа термопреобразователя сопротивления (медный или платиновый), длины монтажной части термопреобразователя сопротивления.
Средняя наработка блока на отказ – не менее 60 000 часов.
Средний срок службы блока – не менее 12 лет.
Конструктивно в состав блока входят:
Принцип действия блока основан на измерении текущих значений температуры, давления и объема газа при рабочих условиях и вычисления по полученной информации объёма и расхода, приведенных к стандартным условиям.
- вычислитель микропроцессорный с дисплеем, клавиатурой, автономным источником питания;
- термопребразователь температуры газа;
- комплект монтажных частей для установки блока на счетчик газа.
Принцип действия блока основан на измерении текущих значений температуры, давления и объема газа при рабочих условиях и вычисления по полученной информации объёма и расхода, приведенных к стандартным условиям.
- Температура окружающей среды: от -40°С до +60°С
- Температура измеряемой среды: от -30°С до +60°С
- Пределы допускаемой относительной погрешности:
— приведения измеряемого рабочего объема газа к стандартным условиям ± 0,5 %
— вычисления объема газа, приведенного к стандартным условиям не превышают ± 0,05 % - Пылевлагозащита: IP66
- Взрывозащита: 1Ex ib IIС T Х
- Метод расчета коэффициента сжимаемости: по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, c использованием уравнения состояния AGA8 (Международный стандарт ISO 20765-1:2005)
- Архивы:
— Часовой архив не более 3 месяцев
— Суточный архив не более 370 суток
— Месячный архив не более 36 месяцев
— Архив нештатных ситуаций 800 записей
— Архивы изменений 800 записей
